MTS磁致伸縮位移傳感器SSI通訊信號維修成功案例

美國MTS磁致伸縮位移傳感器維修,美國MTS磁致伸縮位移傳感器通訊信號出現故障怎么辦？

　　秦皇島維克托承接各種傳感器維修業務，秦皇島維克托設有“維修檢測部門”，通過維修保養服務，能及時遇見并快速解決設備在使用中出現的各種問題。減少設備的故障率，提高設備的使用效率，讓客戶在設備使用中運行更便捷、省心、經濟、更放心。

美國MTS磁致伸縮位移傳感器工作原理

　　磁致伸縮指一些金屬（如鐵或鎳），在磁場作用下具有伸縮能力，伸縮的效果是非常細微的。一般的鎳鐵合金是30ppm，但現在科學界已設計出更新的物質，將磁致伸縮的效果提升至1500ppm以上。

　　美國MTS磁致伸縮位移傳感器的原理并不復雜，是利用兩個不同的磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測的時間周期，從而換算出準確的位置。這兩個磁場一個來自活動磁鐵，另一個來自傳感器頭的電子部件產生的電流脈沖。這個詢問信號脈沖沿著傳感器內以磁致伸縮材料制成的波導管，以聲音的速度運行。當兩個磁場相交時，波導管產生磁致伸縮現象，產生一個應變脈沖。這個返回信號脈沖很快被電子頭的感測電路探測到。從產生詢問信號的一刻到返回信號被探測到所需的時間周期乘以固定的聲音速度，便能準確的計算出磁鐵的位置變動。這個過程是連續不斷的，所以每當活動磁鐵被帶動時，新的位置就會被很快的感測出來。

　　由于傳感器的輸出信號是一個絕*值，而不是比例的，也不需要再放大處理，所以不存在信號漂移或變值的情況，更不必定期重標。

美國MTS磁致伸縮位移傳感器SSI通訊信號詳解

　　Synchronous Serial Interface同步串行信號磁致伸縮位移傳感器，是由兩組RS422差分信號組成，一組由接收信號端控制器發送開始-中斷的時鐘脈沖，觸發編碼器設備返回另一組數據信號，每一個時鐘周期對應一位數據，在接收端控制器中“同步”讀取。SSI信號傳輸*確，抗干擾能力較強，適合長距離傳輸。

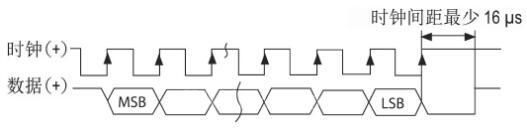

時序圖

美國MTS磁致伸縮位移傳感器SSI通訊信號詳解
