德國KUBLER光電編碼器

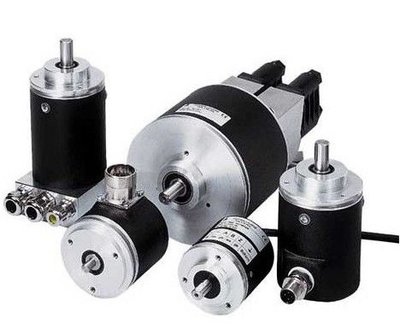

庫伯勒KUBLER光電編碼器產品推薦

可設定下列參數：

事件模式。

包含上限和下限以及相應輸出狀態的一個工作區。

多種 PDO 映射，如位置、速度、工作區狀態。

擴增的位置傳感失效管理。

帶有總線可視化顯示屏的用戶接口和以兩種顏色顯示錯誤狀態的 1 個

LED 指示燈。

客戶指定的內存--16 字節。

客戶指定的協議。

“以看門狗 （Watchdog） 形式控制的"設備。

【詳細說明】

庫伯勒KUBLER光電編碼器產品推薦

CANopen 編碼器協議 DS406 V3.2

可設定下列參數：

事件模式。

包含上限和下限以及相應輸出狀態的一個工作區。

多種 PDO 映射，如位置、速度、工作區狀態。

擴增的位置傳感失效管理。

帶有總線可視化顯示屏的用戶接口和以兩種顏色顯示錯誤狀態的 1 個

LED 指示燈。

客戶指定的內存--16 字節。

客戶指定的協議。

“以看門狗 (Watchdog) 形式控制的”設備。

CAN 總線連接

CANopen 編碼器配備了各種長度的總線電纜，并且可以在設備上終止。

設備未配備一個集成的T型耦合器，也不是內部循環的，因此*須作為終

端設備來使用。

如有可能，應避免引入線，因?yàn)樵瓌t上它們會導致信號反射。通常情況

下，如果由引入線引起的反射在掃描發生的時間點之前*全衰減，那么它

們就無關緊要。

對于一個特定的波特率，所有引入線的總和不應該超過zui大長度 Lu。

對于 125 Kbit 的波特率，Lu < 5 m [16.40‘] 的電纜長度。

對于 250 Kbit 的波特率，Lu < 2 m [6.56‘] 的電纜長度。

對于 1 Mbit 的波特率，Lu < 1 m [3.28‘] 的電纜長度。

當作為一根引入線使用時，終端電阻不應被**。

對于一個有 3 個編碼器和 250 Kbit 的網絡，引入線/編碼器的zui大長度不能

超過 70 cm。

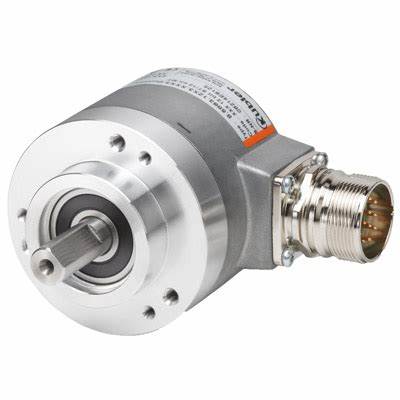

帶 SSI 或 BiSS 接口和可選光學 2048 轉通道 SinCos 增量單圈型 光學 Sendix 5873 可實現高 21 位的分辨率。 優勢：調試用即插即用功能，包括電子數據表和為**測量系 統設置一個預先設定位置值的可行性。 專為安裝在電梯技術中直接驅動器上而設計。

庫伯勒KUBLER光電編碼器優點：

可靠的和抗磁的

具有**鎖 (Safety-Lock?) 式設計的堅固軸承結構， 可以提供更高的抗振動性和防安裝誤差性。

專門為安裝在電梯技術中直接驅動器上而設計的編 碼器。

通用

高精度數據位置值的刷新率 ≤ 1 μs。

通過 21 位全數字化或增量型輸出 SinCos 及 RS422 實現實時 高分辨率反饋。

BiSS-C BP3 編碼器協議。

短控制周期，時針頻率，SSI zui快達 2 MHz / BiSS zui快達 10 MHz。
